Kondenzační sušičky COOL
průtok: od 350 do 77 000 l/min
tlakové verze: 13 - 16 bar
rosný bod: +5 °C
 |
Ke stažení
- prospekt sušičky COOL |
Proces sušení
Kondenzační sušičky pracují na principu zchlazení stlačeného vzduchu pod hodnotu tlakového rosného bodu za použití chladiva. Díky snížení teploty dochází ke kondenzaci vodních par a jejich přeměnu ve vodu, která je následně odloučena ze vzduchu. Díky jednoduchému principu a dostupné ceně jsou kondenzační sušičky využívány ve více než 95% případů průmyslového sušení vzduchu a to v téměř všech oborech spojených s pneumatickými systémy nebo v průmyslových a řemeslnických aplikacích.
Hlavní výhody
• odstranění vody z potrubního rozvodu
• kondenzační sušičky jsou jednoduché a nenáročné na údržbu
• velmi snadná instalace
• minimální požadavky na prostor
• nízké nároky na údržbu
• kompatibilní s jakoukoliv technologií kompresorů
• velmi nízká spotřeba energie
• kontrola kvality vzduchu s indikátorem rosného bodu
• vyšší kvalita konečného produktu
• zvýšení celkové produktivity výroby
Snížení rizika
Vlhký znečištěný stlačený vzduch může způsobit:
• korozi, znečištění a úniky vzduchu v potrubí a výrobních
zařízeních nebo nářadí
• nákladné přerušování výroby
• snížení efektivity používaných zařízení a nástrojů
• snížení životnosti všech spotřebičů vzduchu
• riziko znečištění vodou s potenciálem zamrzání v zimním
období
• zvýšené náklady na údržbu
• nižší kvalitu výsledného produktu a riziko reklamací
Aplikace
• pneumatické nářadí
• pneumatické řídící systémy
• lakýrnictví
• balení
• metalurgie
• autoopravárenské dílny
• pneuservisy
Kompaktní a efektivní
Řada sušiček COOL nabízí spolehlivé komponenty v jednoduchém uspořádání:
• jednoduchá instalace a snadné ovládání
• snadný přístup k součástkám vedoucí ke snížení nákladů na
údržbu
• efektivní systém chlazení
• flexibilní doprava
• malé rozměry
• konstantní hodnota rosného bodu

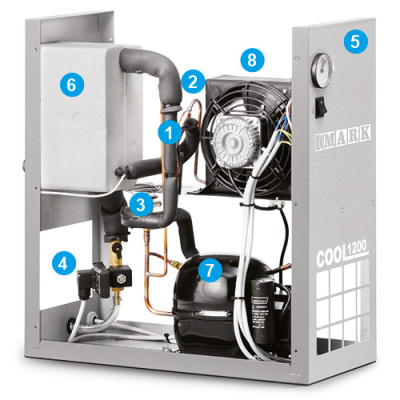

Popis částí sušičky
- Kapilární trubka pro značné snížení teploty a tlaku chladiva a vylepšení chladícího procesu.
- Chladivový filtr chrání kapiláru před možnými nečistotami.
- Obtokový ventil horkého plynu:
• vstřikuje horký plyn z odpouštění kompresoru do sání/separátoru
• udržuje kapacitu chlazení za všech provozních podmínek
• zajišťuje konstantní tlak ve výparníku a zamezuje zmrznutí vody - Časový odpouštěč zajišťuje řádné vypouštění kondenzátu.
- Kontrolní panel: indikátor rosného bodu (zelená zóna) a hlavní vypínač.
- Výměník vzduch/vzduch a vzduch/chladivo s vysokou schopností tepelné výměny a nízkými provozními ztrátami. Integrovaný vodní separátor pro vysoce efektivní odloučení vody od vzduchu.
- Chladivový kompresor poháněný elektromotorem, chlazený chladící kapalinou a chráněný proti tepelnému přetížení.
- Výměník - vzduchem chlazený výměník s velkým povrchem pro efektivní výměnu tepelné energie mezi chladivem a stlačeným vzduchem.
Technická data
| Obj.č. | Tlak | Množství | Příkon | Napětí | Připojení | Hmotnost | Rozměry | Chladivo | |
| (bar) | (l/min) | (m3/h) | (kW) | (V/Hz/Ph) | (kg) | (d × š × v) | |||
| COOL 400 | 16 | 350 | 21 | 130 | 230/50/1 | 1/2" |
19 | 233×550×561 | R134a |
| COOL 600 |
16 | 600 | 36 | 135 | 230/50/1 | 1/2" | 19 | 233×550×561 | R134a |
| COOL 900 |
16 | 850 | 51 | 167 | 230/50/1 | 1/2" | 19 | 233×550×561 | R134a |
| COOL 1200 |
16 | 1 200 | 72 | 286 | 230/50/1 | 1/2" | 20 | 233×550×561 | R134a |
| COOL 1800 |
16 | 1 825 | 110 | 323 | 230/50/1 | 1/2" | 25 | 233×550×561 | R134a |
| COOL 2200 |
16 | 2 150 | 129 | 297 | 230/50/1 | 3/4" | 27 | 233×550×561 | R134a |
| COOL 3000 |
16 | 3 000 | 180 | 419 | 230/50/1 | 1" |
30 | 233×559×561 | R134a |
| COOL 3600 |
16 | 3 600 | 216 | 675 | 230/50/1 | 1" | 52 | 310×706×994 | R134a |
| COOL 4100 |
13 | 4 100 | 246 | 735 | 230/50/1 | 1 1/2" | 57 | 310×706×994 | R134a |
| COOL 5200 |
13 | 5 200 | 312 | 702 | 230/50/1 | 1 1/2" | 59 | 310×706×994 | R410a |
| COOL 6500 |
13 | 6 500 | 390 | 746 | 230/50/1 | 1 1/2" | 80 | 310×706×994 | R410a |
| COOL 7700 |
13 | 7 700 | 462 | 954 | 230/50/1 | 1 1/2" | 80 | 310×706×994 | R410a |
