Šroubové kompresory RMD-IVR

příkony motorů: 45 - 75 kW
tlakové verze: 4 - 13 bar
výtlak: od 1 800 do 13 200 l/min
provedení: s frekvenčním měničem

ikona pdf Ke stažení - prospekt kompresory šroubové RMD-IVR (45-75kW)

Nejmodernější řada kompresorů RMD poskytuje široký výběr ze strojů s příkony 45-75 kW. Kompresory jsou dodávány s tlaky 4 - 13 bar a s proměnlivou rychlostí (IVR) díky frek­venčnímu měniči. Náklady na energii a Vaše specifické požadavky budou vždy spl­něny přesně pro Vaši aplikaci. S kterýmkoliv modelem z řady RMD získáte vy­soký standard díky použitým kvalitním dílům, garantovaný výkon stroje a technic­ké řešení pro co nejsnazší a co nejméně problémový provoz.

rmd-pm-dry5

Pohon kompresoru

Kompresory řady RMD jsou vybavené integrovaným přímým pohonem zaručujícím minimální energetické ztráty. Motory iPM jsou vyrobeny s třídou efektivity IE4 a pohánějí vysoce kvalitní šroubový blok.

Způsob řízení

Frekvenčně řízené kompresory přizpůsobují díky regulaci otáček dodávku stlače­ného vzduchu v objemu podle skutečné spotřeby. Tlak v potrubní síti je udržován konstantně pomocí frekvenčního měniče. Výsledkem je výrazné snížení nákladů na provoz kompresoru a zvýšení efektivity výroby stlačeného vzduchu.

rmd-pm-dry-4

Řídící jednotka

Celý stroj je ovládán moderním elektronickým řídicím systémem ES4000 Touch, který zajišťuje maximální efektivitu výroby stlačeného vzduchu díky řídícím algoritmům pro snížení chodu naprázdno a zbytečných startů. Řídící jednotka ES4000 Touch je vybavena velkým 4,3" plnobarevným dotykovým displejem a systémem ICONS umožňujícím vzdálené sledování.

Konstrukční řešení

Stroje řady RMD byly navrženy tak, aby byly maximálně spolehlivé, vysoce účinné, měly dlouhou životnost a byly uživatelsky příjemné. V konstrukci naleznete celou řadu perfektních řešení pro rychlý servis, snadný přístup k náhradním dílům, optimálně řešené proudění vzduchu a ventilaci a precizní odhlučnění. Vše je přitom integrováno do minimálních rozměrů!

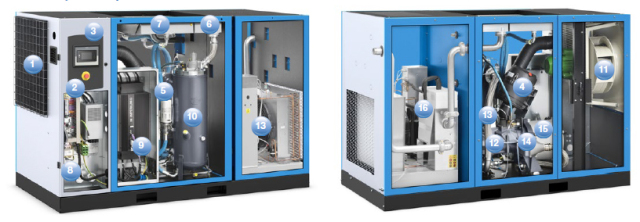

rmd-pm-dry6

1. filtrační panel

2. nouzový vypínač

3. řídicí jednotka

4. vzduchový filtr

5. olejový chladič

6. vzduchový chladič

7. olejový chladič

8. elektrický rozvaděč

9. frekvenční měnič

10. olejový separátor

11. radiální ventilátor

12. šroubový blok

13. vstupní ventil

14. převodové ústrojí

15. motor iPM

16. intergrovaná sušička

Volitelné varianty

Každý zákazník má jiné představy o svém stroji. Firma MARK má vždy připraveno individuální řešení pro potřeby zákazníka a kompresor je sestaven ze základních komponent a lze jej téměř libovolně rozšířit o volitelné varianty:

  • cyklónový odlučovač
  • elektronický odpouštěč pro cyklónový odlučovač
  • vysoce efektivní předfiltrační panel
  • odhlučňující kryt
  • předehřev oleje
  • olej 8 000 hodin
  • olej Foodgrade
  • integrovaný rekuperační systém
  • balení v dřevěném boxu
  • tropické termostatické ventily

rmd-pm-dry7

Údržba a servis

Výroba stlačeného vzduchu je životně důležitým procesem pro každého uživatele. Kvalitní údržba, vysoká spolehlivost a rychlý servis jsou proto prioritami firmy MARK. Naše stroje se vyznačují:

  • umístěním všech servisních komponentů z čelní části stroje pro excelentní přístup
  • rychlým přístupem dovnitř stroje díky speciálním závěsům na panelech
  • odděleným olejovým a vzduchovým chladičem pro snadné čištění a rychlé vyjmutí
  • používáním speciálního oleje Fluidtech mají perfektní životnost a velice nízkou výstupní teplotu vzduchu pro Váš kvalitní vzduch
  • bezpečnostními opatřeními pro maximální ochranu stroje a obsluhy
  • snadným objednáváním servisních sad pomocí jednoho čísla
  • širokou servisní sítí a rychlým havarijním servisem po celé České republice

rmd-pm

Technická data

Kompresory RMD-IVR, 45-75 kW

Obj.č. Tlak Příkon Výkon - min/max Hlučnost Závit Hmotnost
(bar) (kW) (l/min) dB(A) (kg)
RMD3-45/12,5IVR 4-13 45 1800 - 9120 69 1 1/2" 860
RMD3-55/12,5IVR 4-13 55 1740 - 11040 71 2" 880
RMD3-75/12,5IVR 4-13 75 1680 - 13200 71
 2" 900

rmd-pm-dry

Kompresory RMD-IVR, se sušičkou, 45-75 kW

Obj.č. Tlak Příkon Výkon - min/max Hlučnost Závit Hmotnost
(bar) (kW) (l/min) dB(A) (kg)
RMD3-45/12,5DIVR 4-13 45 1800 - 9120 69 1 1/2" 1060
RMD3-55/12,5DIVR 4-13 55 1740 - 11040 71 2" 1150
RMD3-75/12,5DIVR 4-13 75 1680 - 13200 71
 2" 1170
