Šroubové kompresory RMD

příkony motorů: 55 - 75 kW
tlakové verze: 7,5 - 8 - 8,5 - 10 - 13 bar
výtlak: od 7 200 do 12 540 l/min
provedení: on/off, s frekvenčním měničem

ikona pdf Ke stažení - prospekt kompresory šroubové MSC, MSD, RMC, RMD, RME (30-90kW)

Řada kompresorů RMD poskytuje široký výběr ze strojů s příkony 55-75 kW. Kompresory této řady lze dodat s tlaky 7,5 - 8,5 - 10 nebo 13 bar a s volbou mezi řízením typů on-off či s proměnlivou rychlostí (IVR) díky frekvenčnímu měniči. Náklady na energii a Vaše specifické požadavky budou vždy splněny přesně pro Vaši aplikaci. S kterýmkoliv modelem z řady RMD získáte vysoký standard díky použitým kvalitním dílům, garantovaný výkon stroje a technické řešení pro nejsnažší a co nejméně problémový provoz.


Pohon kompresoru

Kompresory řady RMD jsou vybavené nejmodernějším pohonem pomocí koaxiální spojky, který zajišťuje vysoce efektivní přenos energie z motoru do šroubového bloku a podílí se na výrazných úsporách stlačeného vzduchu oproti tradičnímu řešení pohonu přes klínové řemeny. Elektrické motory jsou vyrobeny s třídou efektivity IE2 a pohánějí vysoce kvalitní šroubový blok s asymetrickým profilem.

Způsob řízení

Kompresory s řízením typu on/off dodávají konstantní množství vzduchu. Tlak v potrubním rozvodu je řízen otevíráním vstupního ventilu, čímž je zajištěn chod v režimech v zátěži a naprázdno. Jakmile je dostažen požadovaný tlak, kompresor se přepíná do chodu naprázdno (uzavřením vstupního ventilu). Když tlak poklesne pod stanovenou hranici, kompresor automaticky startuje a přepíná chod do zátěže.



Frekvenčně řízené kompresory přizpůsobují díky regulaci otáček dodávku stlačeného vzduchu v objemu podle skutečné spotřeby. Tlak v potrubní síti je udržován konstantně pomocí frekvenčního měniče. Výsledkem je výrazné snížení nákladů na provoz kompresoru a zvýšení efektivity výroby stlačeného vzduchu.


Řídící jednotka

Celý stroj je ovládán moderním elektronickým řídícím systémem ES4000 Standard, který zajišťuje maximální efektivitu výroby stlačeného vzduchu díky řídícím algoritmům pro snížení chodu naprázdno a zbytečných startů. Řídící jednotka ES4000 dále poskytuje mnoho důležitých funkcí pro zajištění bezpečnosti chodu stroje a informování obsluhy a údržby. Dále poskytuje možnost propojit více kompresorů do série, uchovávat si v paměti data o chybových hlášeních a lze na ní nastavit několik různých tlakových pásem a celou řadu dalších potřebných funkcí. Za příplatek (u strojů IVR v ceně) lze dodat graficky příjemnější verzi jednotky ES4000 Advanced.

Konstrukční řešení

Stroje řady RMD byly navrženy tak, aby byly maximálně spolehlivé, vysoce účinné, měly dlouhou životnost a byly uživatelsky příjemné. V konstrukci naleznete celou řadu perfektních řešení pro rychlý servis, snadný přístup k náhradním dílům, optimálně řešené proudění vzduchu a ventilaci a precizní odhlučnění. Vše je přitom integrováno do minimálních rozměrů!

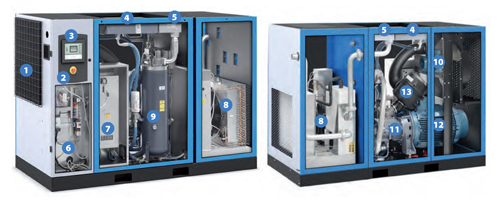

1. filtrační panel

2. nouzový stop

3. řídící jednotka

4. olejový chladič

5. vzduchový chladič

6. rozvaděč

7. frekvenční měnič

8. integrovaná sušička

9. separační nádoba oleje

10. axiální ventilátor

11. šroubový blok

12. motor

13. vzduchový filtr

Volitelné varianty

Každý zákazník má jiné představy o svém stroji. Firma MARK má vždy připraveno individuální řešení pro potřeby zákazníka a kompresor je sestaven ze základních komponent a lze jej téměř libovolně rozšířit o volitelné varianty:

  • způsob řízení on-off / frekvenční měnič IVR
  • motory s různým elektrickým napětím či frekvencí
  • motory s vyšší efektivitou IE3
  • volitelná řídící jednotka ES4000 Standard či ES4000 Advanced
  • vzduchem chlazené verze
  • integrovaná kondenzační sušička
  • odlučovač vody
  • automatický odpouštěč pro odlučovač vody
  • integrovaná rekuperační sada pro využití odpadního tepla z kompresoru pro ohřev užitkové vody
  • hlavní vypínač na stroji
  • předehřev oleje
  • verze pro syntetický olej 8000MH
  • verze pro potravinářský olej Food Grade
  • kryt pro redukci hluku - super silent provedení
  • vysoce efektivní sací filtr
  • vysoce efektivní předfiltrační panel pro prašné prostředí
  • balení v dřevěné krabici pro náročný transport
  • termostatický ventil pro tropické klimatické podmínky


Údržba a servis

Výroba stlačeného vzduchu je životně důležitým procesem pro každého uživatele. Kvalitní údržba, vysoká spolehlivost a rychlý servis jsou proto prioritami firmy MARK. Naše stroje se vyznačují:

  • umístěním všech servisních komponentů z čelní části stroje pro excelentní přístup
  • rychlým přístupem dovnitř stroje díky speciálním závěsům na panelech
  • odděleným olejovým a vzduchovým chladičem pro snadné čištění a rychlé vyjmutí
  • používáním speciálního oleje Fluidtech mají perfektní životnost a velice nízkou výstupní teplotu vzduchu pro Váš kvalitní vzduch
  • bezpečnostními opatřeními pro maximální ochranu stroje a obsluhy
  • snadným objednáváním servisních sad pomocí jednoho čísla
  • širokou servisní sítí a rychlým havarijním servisem po celé České republice

kompresor rmd

Technická data

Kompresory se standardním zapínáním on-off, vzduchem chlazené

Obj.č. Tlak Příkon Množství Hlučnost Napětí Výstup Hmotnost Rozměry
(bar) (kW) (l/min) (m3/h) dB(A) (V/Hz/Ph) (kg) (d x š x v)
RMD2-55/7,5 7,5 55 9600 577 72 400/50/3 2" 1100 1660x1060x1630
RMD2-55/8,5 8,5 55 9000 541 72 400/50/3 2" 1100 1660x1060x1630
RMD2-55/10 10 55 8400 504 71
 400/50/3 2" 1100 1660x1060x1630
RMD2-55/13 13 55 7200 434 71 400/50/3 2" 1100 1660x1060x1630
RMD2-75/7,5 7,5 75 12540 751 75 400/50/3 2" 1287 1660x1060x1630
RMD2-75/8,5 8,5 75 11940 716 75 400/50/3 2" 1287 1660x1060x1630
RMD2-75/10 10 75 10740 643 74 400/50/3 2" 1287 1660x1060x1630
RMD2-75/13 13 75 9420 565 74 400/50/3 2" 1287 1660x1060x1630
RMD2-55/7,5

kompresor rmd

Kompresory se standardním zapínáním on-off, vzduchem chlazené, s integrovanou sušičkou

Obj.č. Tlak Příkon Množství Hlučnost Napětí Výstup Hmotnost Rozměry
(bar) (kW) (l/min) (m3/h) dB(A) (V/Hz/Ph) (kg) (d x š x v)
RMD2-55/7,5D 7,5 55 9600 577 72 400/50/3 2" 1373 2510x1060x1630
RMD2-55/8,5D 8,5 55 9000 541 72 400/50/3 2" 1373 2510x1060x1630
RMD2-55/10D 10 55 8400 504 71
 400/50/3 2" 1373 2510x1060x1630
RMD2-55/13D 13 55 7200 434 71 400/50/3 2" 1373 2510x1060x1630
RMD2-75/7,5D 7,5 75 12540 751 75 400/50/3 2" 1560 2510x1060x1630
RMD2-75/8,5D 8,5 75 11940 716 75 400/50/3 2" 1560 2510x1060x1630
RMD2-75/10D 10 75 10740 643 74 400/50/3 2" 1560 2510x1060x1630
RMD2-75/13D 13 75 9420 565 74 400/50/3 2" 1560 2510x1060x1630
RMD2-55/7,5

kompresor rmd

Kompresory s frekvenčním měničem, vzduchem chlazené

Obj.č. Tlak Příkon Množství Hlučnost Napětí Výstup Hmotnost Rozměry
(bar) (kW) (l/min) (m3/h) dB(A) (V/Hz/Ph) (kg) (d x š x v)
RMD2-55/9,5IVR 9,5 55 1567-7933 173-577 72 400/50/3 2" 1170 1660x1060x1630
RMD2-55/12,5IVR 12,5 55 1567-7100 151-507 71 400/50/3 2" 1170 1660x1060x1630
RMD2-75/9,5IVR 9,5 75 1567-8850 225-751 75
 400/50/3 2" 1357 1660x1060x1630
RMD2-75/12,5IVR 12,5 75 1450-7450 193-647 74 400/50/3 2" 1357 1660x1060x1630
RMD2-55/7,5

kompresor rmd

Kompresory s frekvenčním měničem, vzduchem chlazené, s integrovanou sušičkou

Obj.č. Tlak Příkon Množství Hlučnost Napětí Výstup Hmotnost Rozměry
(bar) (kW) (l/min) (m3/h) dB(A) (V/Hz/Ph) (kg) (d x š x v)
RMD2-55/9,5DIVR 9,5 55 1567-7933 173-577 72 400/50/3 2" 1443 2510x1060x1630
RMD2-55/12,5DIVR 12,5 55 1567-7100 151-507 71 400/50/3 2" 1443 2510x1060x1630
RMD2-75/9,5DIVR 9,5 75 1567-8850 225-751 75
 400/50/3 2" 1630 2510x1060x1630
RMD2-75/12,5DIVR 12,5 75 1450-7450 193-647 74 400/50/3 2" 1630 2510x1060x1630
