šroubové kompresory MSB

MSB jsou moderní a esteticky navržené, olejem mazané šroubové kompresory s řemenovým převodem mezi kompresorem a elektromotorem. Řada MSB nabízí široký výběr variant a je postavena na kvalitě použitých komponent:

Kompresory MSB splňují průmyslové požadavky na dodávku vzduchu s maximální spolehlivostí a efektivitou a současně se vyznačují příjemnou obsluhou, jednoduchým servisem a nízkou hlučností. Prostě vše, co je od kompresoru vyžadováno a s technologií, které můžete důvěřovat.

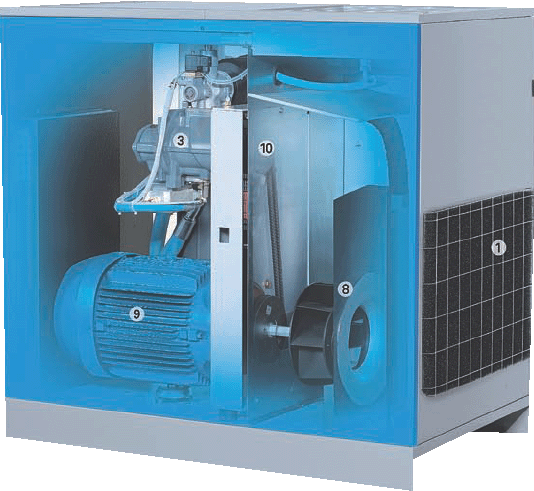

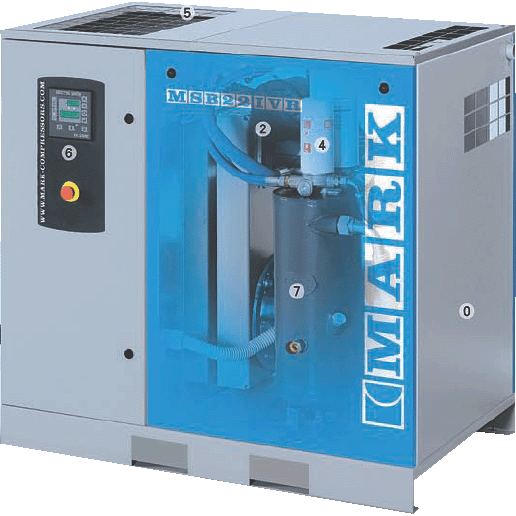

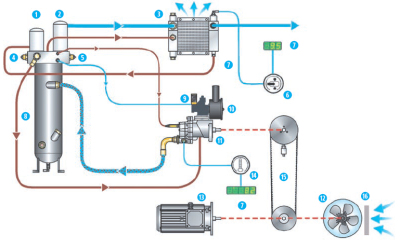

Všechny výhody v jednom stroji

Práškově lakovaný zvukotěsný kryt
Estetické a praktické panely pro snadný servis umožňují přístup ze tří stran a nízkou hlučnost.
Filtrační rohož vstupního vzduchu
Ochrana vnitřních částí stroje proti prachu zajišťuje maximální životnost a spolehlivost. Snadné čištění a ve verzi IVR rovněž účinná ochrana frekvenčního měniče.
Vysoce efektivní vzduchový filtr
Ochrana šroubového bloku díky filtraci malých prachových částic na úroveň až 2 μm. Vzduch je nasáván přes chladnou oblast v kompresoru, což vylepšuje efektivitu stlačování.
Asymetrická olejem mazaná šroubovice
Vysoce efektivní šroubový blok umístěný v ložiscích se sníženým otěrem a s přesnými tolerancemi pro dlouhou životnost.
Olejový filtr a vložka separátoru
Jednoduše odmontovatelné pro rychlý servis. Zajišťují obsah oleje ve stlačeném vzduchu menší než 3 ppm. Prodloužená ochrana filtru a redukce nákladů na servis (výměna oleje).
Hliníkový kombinovaný chladič vzduch/vzduch a vzduch/olej
Namontovaný v horní části pro snadné sání. S rozměry, které zajišťují nízkou teplotu oleje a vzduchu i při maximálních okolních teplotních podmínkách.
Řídící jednotka ES3000
Uživatelsky příjemná a vybavená informačním displejem.
Olejová nádrž
Vertikální umístění využívá gravitace k separaci oleje. Olejoznak je viditelný přes kryt a odpouštěcí ventilek na výstupu oleje pro snadný servis.
Chladicí turbína
Zvýšení efektivity chlazení a přitom srovnatelné s konvenčním ventilátorem. Výrazné snížení hlučnosti.
Elektromotor
Třída F, krytí IP55 - chráněný teplotním relé - efektivita EFF1 u strojů s IVR zajišťuje úsporu energie.
Řemenice
Souosé vedení pro vyšší efektivitu, jednoduchý napínací systém.

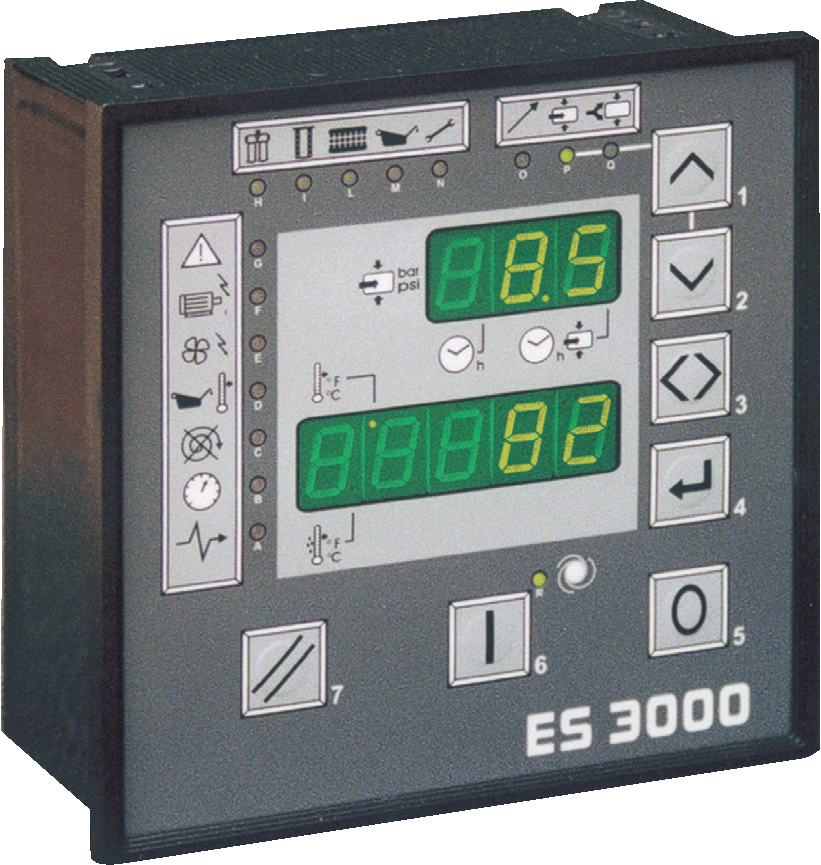

Energeticky úsporné řízení kompresorů ES3000

Kompletní řízení chodu kompresoru s komplexním informačním displejem

Řízení
- Start/Stop včetně zastavení při poruše a automatickým restartem po chybě v elektrické síti
- inteligentní řídící systém, který minimalizuje chod stroje naprázdno
- kontrola tlaku
- kontrola fáze
- vzdálená správa (může být aktivována)
- týdenní/denní plánování

Bezpečnost
- stavový displej (start, stop, stand-by)
- centrální alarm
- poruchy (nízká a vysoká teplota, přehřátí turbíny a motoru, špatný směr rotace, přetlakování)
- termíny údržby a potřebné výměny dílů
- historie posledních 4 alarmů

Komunikace
- měkký dotykový displej se 2 digitálními poli a 15 svítícími či blikajícími signálkami LED.
- 8 digitálních a 4 analogové vstupy, 14 digitálních a 1 analogový (pro IVR) výstup.
- 1 sériový port pro komunikaci až s 5 dalšími kompresory v síti.
- 1 interface port (k připojení počítače)

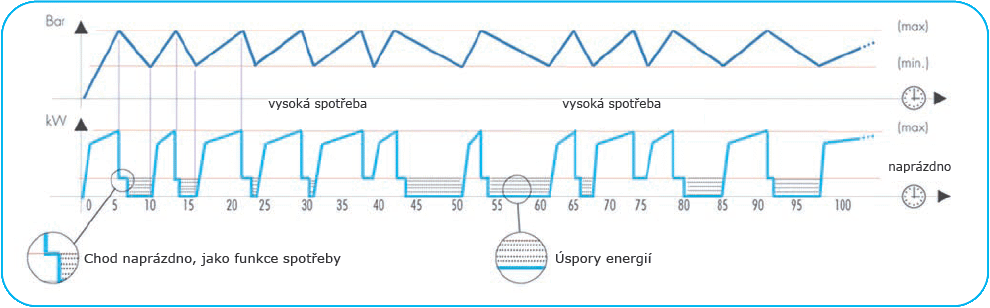

Úspora energie s „inteligentním vypínáním” u kompresorů MSB

Řízení stroje jednotkou ES3000 umožňuje uživateli značně zredukovat spotřebu elektrické energie, zejména ve fázi chodu naprázdno, díky „inteligentnímu″ vypínání založenému na automatické kalkulaci. Jednotka počítá cyklus za cyklem minimální potřebný čas chodu naprázdno. Úsporný program je založen na spotřebě stlačeného vzduchu a maximálního počtu startů jednotky za hodinu.

Jakmile dosáhne kompresor maximálního tlaku, není zapotřebí vyrábět vzduch a stroj se přepíná na chod naprázdno. Úspora energie je získána zastavením kompresoru a zkrácením možného chodu naprázdno.
Toto řešení zajišťuje:
- maximální počet startů jednotky za hodinu není překročen
- okamžitý restart pro uspokojení následných požadavků vzduchu

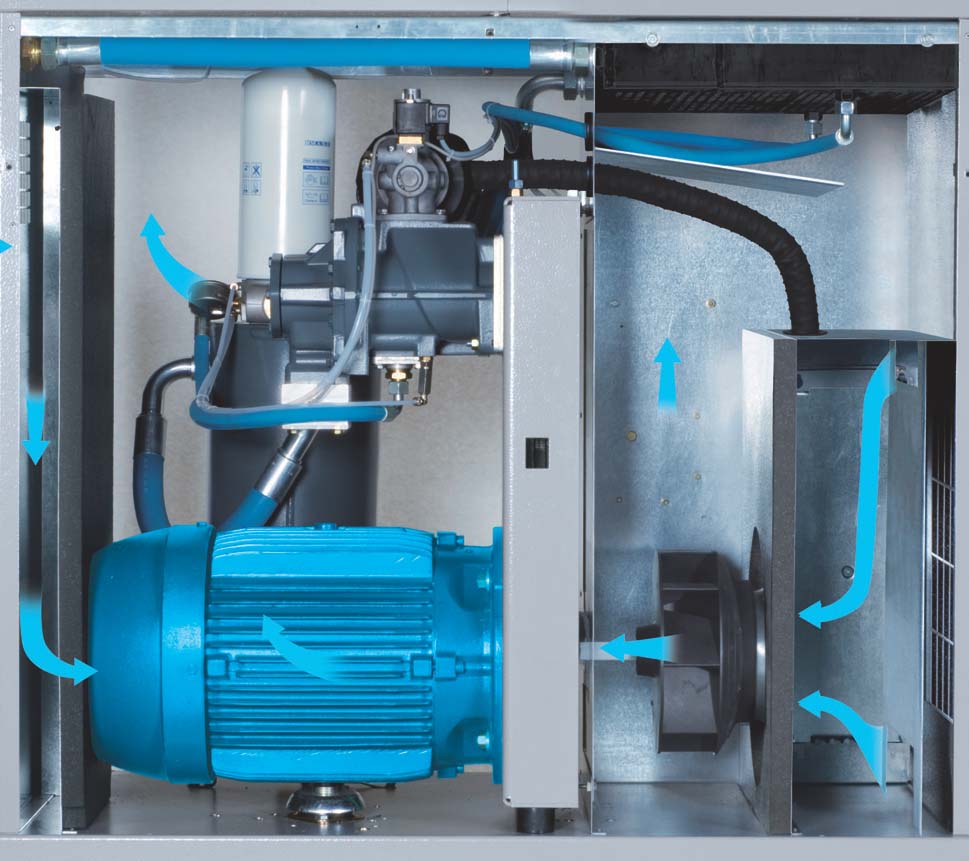

Efektivní chlazení

Chlazení je dán speciální důraz, zejména v souladu se zvýšením životnosti vnitřních částí, s optimalizací stlačování vzduchu a s garancí optimální výstupní teploty.
• tryska usměrňuje proudění vzduchu směrem k turbíně namontované na ose elektromotoru, aby se získala nejvyšší efektivita a nejnižší úroveň hlučnosti.
• rovněž motor získává z nezávislého chlazení.
• vedení vzduchu chladičem na horním panelu je umožněno bez kompromisů při údržbě stroje.

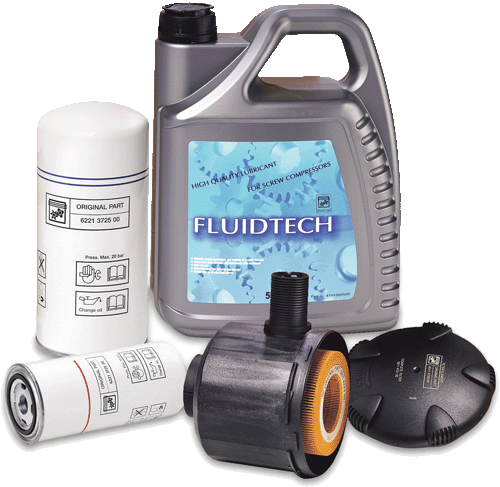

Profesionální údržba

Vezmeme-li v úvahu jak finančně náročná je odstávka výroby, je nezbytné věnovat velkou péči pravidelné údržbě stroje.

Při použití originálních náhradních dílů MARK a oleje FLUIDTECH garantujeme kompresoru efektivní a spolehlivý provoz po dlouhou dobu. Řídící jednotka ES3000 poskytuje uživateli dostatečné informace o potřebě výměny náhradních dílů. Firma MARK má pro periodickou údržbu stroje připravenou celou škálu servisních sad pro rozličné typy periodických výměn.

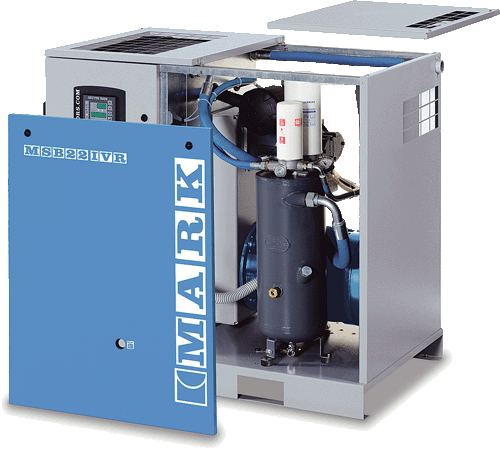

Jednoduchá obsluha a údržba

Díky vysoké kvalitě, jednoduchému přístupu a spolehlivosti se redukují provozní náklady. Kompresory MSB byly navrženy tak, aby byly všechny vnitřní části snadno přístupné a to jak pro rutinní výměny filtrů, tak i pro náročnější servisní úkony.

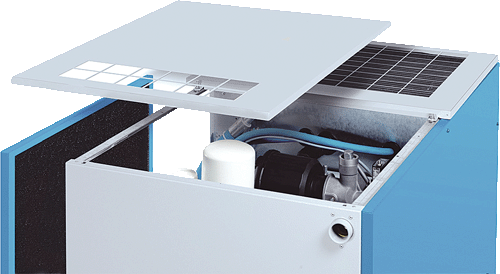

Snadný přístup
• boční panel: filtrační pěnu lze jednoduše vyjmout bez nářadí a vyčistit
• hladina oleje je viditelná skrze čelní panel, vnější olejoznak umožňuje kontrolu hladiny oleje bez otevírání krytu stroje
• demontáž čelního krytu pomocí 2 zámků umožňuje výměnu olejového a vzduchového filtru a oleje, což je navíc usnadněno díky šroubení na odpouštěcím ventilu
• odmontováním horního panelu pomocí 2 šroubů lze snadno vyměnit vložku separátoru
• zadní panel se 3 šrouby umožňuje přístup k přenosové soustavě
• napínání klínových řemenů je usnadněno díky jednoduchému napínacímu systému
• kryt řemene se odmontuje pouze 2 šrouby a výměna řemenů je tak mnohem rychlejší

Chytré řešení sání
Každý náš stroj je navržen tak, aby bylo maximálně usnadněno nasávání chladicího vzduchu. Vstupující vzduch je nasáván z levé strany stroje a výstup vzduchu je veden horní částí. Permanentní sání neinterferuje s rutinním provozem i při odstranění panelu

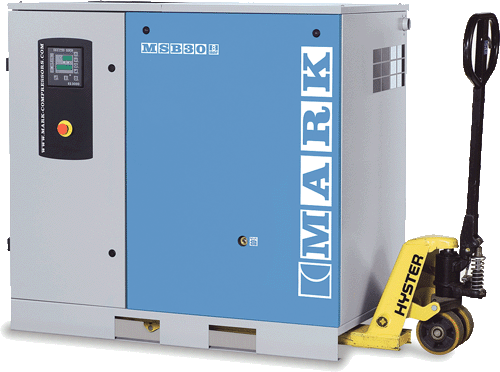

Snadná manipulace
V rámu stroje jsou umístěny tři otvory (vpředu/ vzadu/zprava) pro manipulační techniku. Otvory jsou rozmístěny tak, aby byl stroj při transportu dobře vyvážen. Instalace stroje je tak bezpečná a velice snadná

Optimální úspory s frekvenčním měničem

Principy IVR
Po většinu času není spotřeba stlačeného vzduchu v síti konstantní. Základní myšlenkou kompresorů IVR je regulovat otáčky elektromotoru a vyrábět pouze množství vzduchu podle skutečných požadavků. Toto řešení umožňuje redukovat výrazně spotřebu elektrické energie a zajistit rychlou návratnost investice do dražšího stroje.

Výhody IVR - Bezpečný a jednoduchý provoz
- vyhovující EMC: žádné elektromagnetické interference do a nebo z elektrické sítě
- řízení pomocí jednotky ES3000: dotykový displej s mnoha informacemi a automatické řízení invertoru
- ochranná skříň: chrání frekvenční měnič proti prachu a současně umožňuje ventilaci
- standardní komponenty: jednoduchá údržba a dostupnost

Úspory energie:
- měkký start: chrání motor proti zátěži při startu a vyvaruje se vysokých špičkových hodnot proudu.
- motor s efektivitou EFF1: od renomovaných evropských výrobců, vysoká efektivita a nízká spotřeba proudu. Regulace rychlosti motoru mezi minimální a maximální frekvencí přináší maximální úspory.
- konstantní tlak: žádné kolísání tlaku mezi chodem v zátěži a naprázdno. (1 bar = 7% energie). Žádný chod naprázdno a žádné zbytečné ztráty energie.

Technická data

Kompresory se standardním zapínáním on-off

Kompresory s frekvenčním měničem IVR

Kompresory se standardním zapínáním on-off, na nádobě 500l se sušičkou

Kompresory s frekvenčním měničem IVR, na nádobě 500 l se sušičkou
