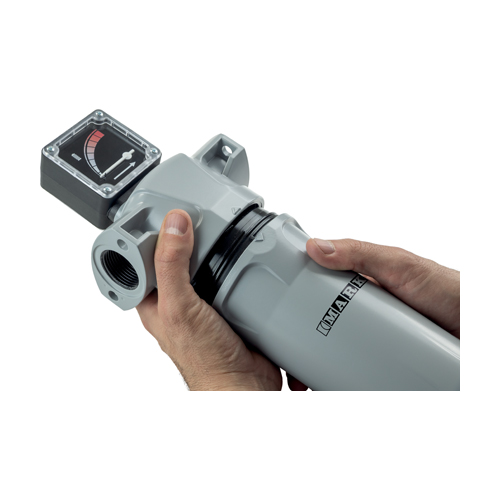

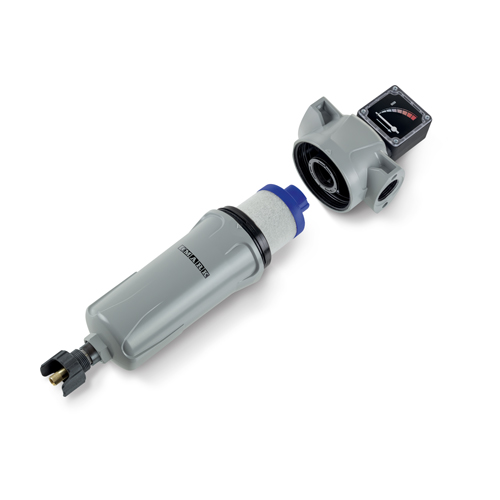

Série značkových filtrů MARK
určená pro efektivní odstranění pevných nečistot, oleje, vody,
uhlovodíků, Zápachu a par ze stlačeného vzduchu.
Hliníkové tělo, práškově
lakované šedou barvou; závitové připojení s vnitřními trubkovými
závity.
K dispozici je celkem 6 filtračních
stupňů.
Maximální pracovní teplota:
+80 °C - pro stupně P, G,
C
+120 °C - pro stupně S,
D
+50 °C - pro stupeň V
Minimální pracovní teplota: 0 °C
Maximální pracovní tlak:
16 bar - pro stupně P, G,
C
20,7 bar - pro stupně S, D,
V
Referenční podmínky jsou uvedeny při tlaku 1 bar a teplotě +20 °C; pro jiné podmínky je nutno použít pro kalkulaci korekční faktor - obraťte se na nás.
Filtrační stupeň G
Koalescenční filtry pro obecnou ochranu, odstranění pevných nečistot, vody v kapalném stavu a olejových aerosolů. Celková hmotnostní efektivita: 99 %
Pro optimální filtraci by měl stupni G předcházet cyklónový odlučovač.
Filtrační stupeň S
Částicový filtr pro ochranu před prachem. Efektivita počtu částic: 99,81 % pro většinu rozměrů procházejících částic (MPPS = 0,1 μm)
Filtrační stupeň S by měl být předřazen před každou sušičkou.
Filtrační stupeň C
Vysoce efektivní koalescenční filtry pro odstranění pevných nečistot, kapalné vody a olejových aerosolů. Celková hmotnostní efektivita: 99,9 %
Pro optimální filtraci by měl stupni C předcházet filtrační stupeň G.
Filtrační stupeň D
Vysoce efektivní částicový filtr pro ochranu před prachem. Efektivita počtu částic: 99,97 % pro většinu rozměrů procházejících částic (MPPS = 0,06 μm)
Pro optimální filtraci by měl stupni D předcházet filtrační stupeň S; tento stupeň je určen zejména pro výstup z adsorpční sušičky.
Filtrační stupeň V
Filtr s aktivním uhlím pro odstranění olejových par a uhlovodíkového zápachu s maximálním obsahem zbytkového oleje 0,003 mg/m3 (0,003 ppm). Životnost filtrační vložky je 1 000 provozních hodin.
Filtrační stupeň P
Koalescenční a částicový filtr obecně použitelný jako předfiltr. Odstraňuje pevné nečistoty, prach, kapaliny a olejové aerosoly. Celková hmotnostní efektivita: 90 %
Technická data

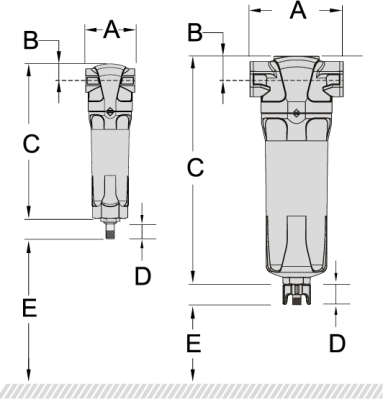

| Obj.č. | Připojení | Průtok | Rozměry (mm) | Hmotnost | Filtrační vložka | ||||
| Nm3/h | l/min | A | B | C | E | (kg) | |||
| F...-2 | 1/8" | 10 | 168 | 50 | 17 | 157 | 60 | 0,25 | F...-2V |
| F...-4 | 1/4" | 25 | 414 | 50 | 17 | 157 | 60 | 0,25 | F...-4V |
| F...-7 | 1/4" | 42 | 702 | 70 | 24 | 231 | 70 | 0,6 | F...-7V |
| F...-9 | 3/8" | 54 | 900 | 70 | 24 | 231 | 70 | 0,6 | F...-9V |
| F...-14 | 1/2" | 85 | 1 416 | 70 | 24 | 231 | 70 | 0,6 | F...-14V |
| F...-20 | 1/2" | 119 | 1 986 | 127 | 32 | 285 | 80 | 1,7 | F...-20V |
| F...-24 | 3/4" | 144 | 2 400 | 127 | 32 | 285 | 80 | 1,7 | F...-24V |
| F...-29 | 1" | 178 | 2 964 | 127 | 32 | 285 | 80 | 1,7 | F...-29V |
| F...-35 | 3/4" | 212 | 3 534 | 127 | 32 | 371 | 80 | 2,0 | F...-35V |
| F...-50 | 1" | 297 | 4 950 | 127 | 32 | 371 | 80 | 2,0 | F...-50V |
| F...-79 | 1 1/4" | 476 | 7 932 | 140 | 40 | 475 | 80 | 3,0 | F...-79V |
| F...-91 | 1 1/2" | 545 | 9 084 | 140 | 40 | 475 | 80 | 3,0 | F...-91V |
| F...-128 | 2" | 765 | 12 750 | 170 | 53 | 508 | 100 | 4,9 | F...-128V |
| F...-198 | 2" | 1 189 | 19 818 | 170 | 53 | 708 | 100 | 5,5 | F...-198V |
| F...-241 | 2 1/2" | 1 444 | 24 066 | 220 | 70 | 736 | 100 | 10,5 | F...-241V |
| F...-255 | 3" | 1 529 | 25 482 | 220 | 70 | 736 | 100 | 10,5 | F...-255V |
| F...-354 | 3" | 2 125 | 35 418 | 220 | 70 | 857 | 100 | 11,5 | F...-354V |
| F...-425 | 3" | 2 550 | 42 498 | 220 | 70 | 1 005 | 100 | 12,5 | F-...425V |

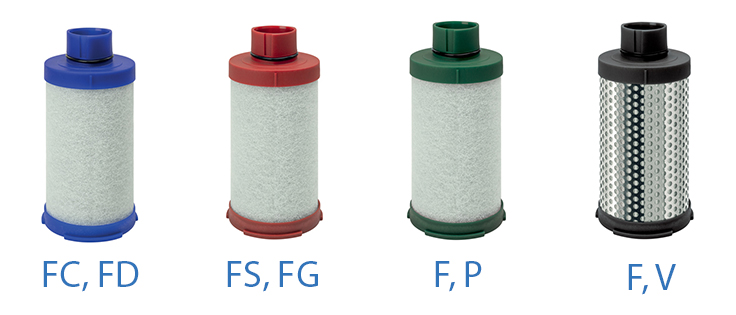

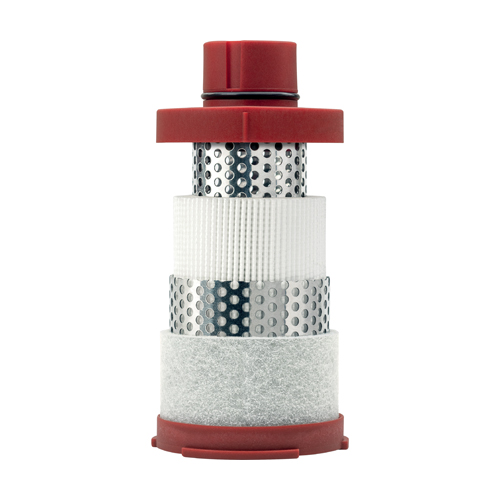

Vložky filtrů F 2-425
Příslušenství k filtrům
Diferenční manometr - Obj.č.: EDPG-7-425
Kontakt manometru NC - Obj. č.: FVC-NC
Kontakt manometru NO - Obj. č.: FVC-NO
Sada manuálního odpouštěče F2-14 - Obj. č.: FMDK-2-14
Sada manuálního odpouštěče F20-425 - Obj. č.: FMDK-20-425
Sada plovákováho odpouštěče F2-14 - Obj. č.: FADK-2-14
Sada plovákováho odpouštěče F20-425 - Obj. č.: FADK-20-425
Sada pro montáž na zeď F2-4 - Obj. č.: FWK-2-4
Sada pro montáž na zeď F7-14 - Obj. č.: FWK-7-14
Sada pro montáž na zeď F20-50 - Obj. č.: FWK-20-50
Sada pro montáž na zeď F79-91 - Obj. č.: FWK-79-91
Sada pro montáž na zeď F128-198 - Obj. č.: FWK-128-198
Sada pro montáž na zeď F241-425 - Obj. č.: FWK-241-425
Sada elektrického odpouštěče - Obj. č.: FLD
Sada elektrického odpouštěče s adaptérem pro filtry F2-14 - Obj. č.: FLDA-2-14
Sada elektrického odpouštěče s adaptérem pro filtry F20-425 - Obj. č.: FLDA-20-425
Sada o-kroužků pro filtry F2-4 - Obj. č.: FOSK-2-4
Sada o-kroužků pro filtry F7-14 - Obj. č.: FOSK-7-14
Sada o-kroužků pro filtry F20-50 - Obj. č.: FOSK-20-50
Sada o-kroužků pro filtry F79-91 - Obj. č.: FOSK-79-91
Sada o-kroužků pro filtry F128-198 - Obj. č.: FOSK-128-198
Sada o-kroužků pro filtry F241-425 - Obj. č.: FOSK-241-425
Indikátor diferenčního tlaku F7-F425 - Obj. č.: FDPI-7-425
Sada spojovací pro 2 filtry F2-4 - Obj. č.: FCK2-2-4
Sada spojovací pro 2 filtry F7-14 - Obj. č.: FCK2-7-14
Sada spojovací pro 2 filtry F20-50 - Obj. č.: FCK2-20-50
Sada spojovací pro 2 filtry F79-91 - Obj. č.: FCK2-79-91
Sada spojovací pro 2 filtry F128-198 - Obj. č.: FCK2-128-198
Sada spojovací pro 2 filtry F241-425 - Obj. č.: FCK2-241-425
Sada spojovací pro 3 filtry F2-4 - Obj. č.: FCK3-2-4
Sada spojovací pro 3 filtry F7-14 - Obj. č.: FCK3-7-14
Sada spojovací pro 3 filtry F20-50 - Obj. č.: FCK3-20-50
Sada spojovací pro 3 filtry F79-91 - Obj. č.: FCK3-79-91
Sada spojovací pro 3 filtry F128-198 - Obj. č.: FCK3-128-198
Sada spojovací pro 3 filtry F241-425 - Obj. č.: FCK3-241-425
Sada spojovací pro 3 filtry F241-425 - Obj. č.: FCK3-241-425
Sada spojovací pro 4 filtry F2-4 - Obj. č.: FCK4-2-4
Sada spojovací pro 4 filtry F7-14 - Obj. č.: FCK4-7-14
Sada spojovací pro 4 filtry F20-50 - Obj. č.: FCK4-20-50
Sada spojovací pro 4 filtry F79-91 - Obj. č.: FCK4-79-91
Sada spojovací pro 4 filtry F128-198 - Obj. č.: FCK4-128-198
Sada spojovací pro 4 filtry F241-425 - Obj. č.: FCK4-241-425
